AJ979XF+-MAR-01 Morska Antena Anti-Jamming, pełnozakresowa (GPS L1/L2/L5/L6) LNA 40 dB, złącze TNC-f, filtr XF+, filtr morski

Antena przeciwzakłóceniowa AJ979XF+-MAR została zaprojektowana do ograniczania wpływu zakłóceń i sygnałów zagłuszających emitowanych przez naziemne nadajniki znajdujące się w pobliżu.

Antena Calian AJ979XF+-MAR została wyposażona w technologię LEANA (Low Elevation Angle Nulling Antenna), która skutecznie tłumi sygnały odbierane pod niskim kątem elewacji – typowo o 20 dB w zakresie od 0° do około 15°. Dzięki temu możliwe jest znaczące ograniczenie wpływu naziemnych źródeł zagłuszania GNSS. W praktyce antena może pracować nawet do 10 razy bliżej źródła zakłóceń niż standardowe anteny helikalne, bez utraty funkcjonalności systemu pozycjonowania.

Połączenie charakterystyki tłumienia niskich kątów elewacji z technologią Calian XF+ (eXtended Filtering+) zapewnia podwójną ochronę przed zakłóceniami RF i sygnałami zagłuszającymi. Jednocześnie antena zachowuje wysoki zysk oraz stabilne centrum fazowe dla sygnałów odbieranych powyżej 20° elewacji, co przekłada się na wysoką dokładność i precyzję pozycjonowania GNSS.

Technologia XF+ – skuteczne filtrowanie sygnałów poza pasmem:

Technologia XF+ firmy Calian zapewnia tłumienie sygnałów poza pasmem przekraczające 80 dB w zakresie od 700 do 2500 MHz. Konstrukcja anteny wykorzystuje niezależne górny i dolny tor wzmacniacza LNA, dzięki czemu zakłócenie jednego kanału nie powoduje utraty pracy drugiego.

Rozwiązanie skutecznie eliminuje wpływ nowoczesnych źródeł zakłóceń RF, takich jak:

• sygnały Ligado w paśmie 1525–1536 MHz,
• europejskie sieci LTE Band 32 (1452–1496 MHz),
• japońskie pasma LTE 11 i 21 (1476–1511 MHz),
• komunikacja satelitarna Inmarsat,
• systemy Iridium pracujące w zakresie 1616–1660 MHz.

Dzięki temu antena zapewnia stabilną i niezawodną pracę GNSS nawet w bardzo wymagających środowiskach radiowych, szczególnie w zastosowaniach morskich.

Zastosowanie:

Antena Calian AJ979XF+-MAR została zaprojektowana do zastosowań wymagających najwyższej niezawodności pozycjonowania, nawigacji i synchronizacji czasu, w tym:

• systemów morskich,
• infrastruktury krytycznej,
• profesjonalnych systemów GNSS,
• aplikacji timingowych,
• zastosowań wojskowych i bezpieczeństwa publicznego.

Wersja wykonania:

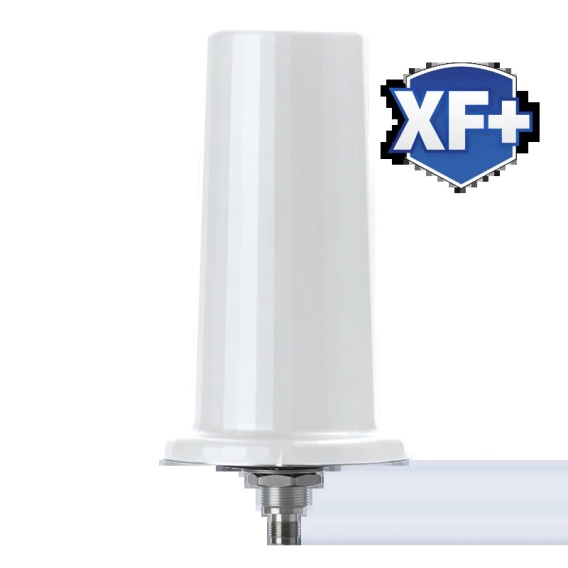

• Wersja morska z białą obudową odporną na trudne warunki środowiskowe
• Złącze RF standardowo: TNC żeńskie (-01)
• Opcjonalnie dostępne wykonanie ze złączem N żeńskim (-14)



Zastosowania:

• Zastosowania morskie
• Pozycjonowanie globalne o znaczeniu krytycznym
• Systemy synchronizacji czasu
• Służby mundurowe i bezpieczeństwo publiczne

Cechy:

• Wysoki współczynnik osiowy (typ. 1,0 dB)
• Niski poziom szumów (typ. 2,5 dB)
• Filtr XF o wysokiej skuteczności tłumienia zakłóceń
• Wysokowydajny wzmacniacz LNA (40 dB typ.)
• Szeroki zakres napięcia wejściowego (2,5–16 V DC)
• Ochrona przed wyładowaniami elektrostatycznymi ESD (15 kV)
• Obudowa odporna na warunki atmosferyczne – klasa IPX9K
• Zgodność z dyrektywami RoHS i REACH
• Tłumienie 20 dB dla elewacji 0–15°
• Obsługuje pasma częstotliwości GPS/QZSS-L1/L2/L5/L6, GLONASS-G1/G2/G3, Galileo-E1/E5a/E5b/E6, BeiDou-B1/B2b/B2a/B3 oraz NavIC-L5, w tym system satelitarnego wspomagania (SBAS) dostępne w regionie użytkowania [WAAS (Ameryka Północna), EGNOS (Europa), MSAS (Japonia) lub GAGAN (Indie)].

Korzyści:

• Praca nawet w warunkach naziemnego zagłuszania sygnału
• Polaryzacja kołowa w całym paśmie pracy
• Bardzo skuteczne tłumienie sygnałów wielodrogowych (multipath)
• Doskonały współczynnik sygnału do szumu (SNR)
• Skuteczne tłumienie sygnałów poza pasmem
• Zwiększona dokładność systemu
• Idealna do środowisk o dużym poziomie zakłóceń RF
